INTELLIGENTE VERSTÄRKUNG FÜR TOURING-SYSTEME VON NEXO

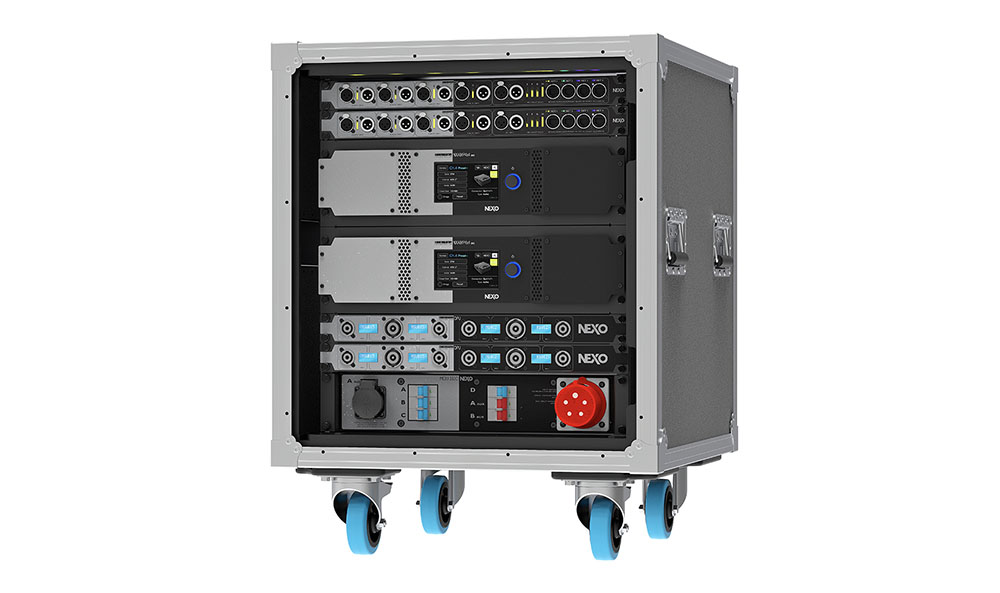

Das Rack NUARMk2 besteht aus einem Paar NEXO NXAMP4X4Mk2-Verstärkern, einem Paar digitaler DMU-Einheiten für die Eingangspegelanzeige zum Anschluss an wahlweise analoge oder AES/EBU- bzw. DanteTM-Eingänge und einem Paar digitaler DPU-Einheiten für die Ausgangszuordnung und den einfachen Anschluss beliebiger NEXO-Lautsprecher. Aufgrund der zweiphasig angesteuerten Netzteile mit aktivem PFC und universellen Netzeingängen liefern die Verstärker bis zu 8 Kanäle mit jeweils 4500 Watt und der neuesten Processing-Generation mit 96 kHz und 64-Bit.

Die Systemkonfiguration ist einfach und nutzt entweder ESMonitor oder die iPad®-App NEXO NeMo. Die Presets für NEXO-Lautsprecher werden pro Kanal ausgewählt, wobei für eine einfache Ausgangszuordnung die Namen der gewählten Lautsprechergehäuse am DPU angezeigt werden.

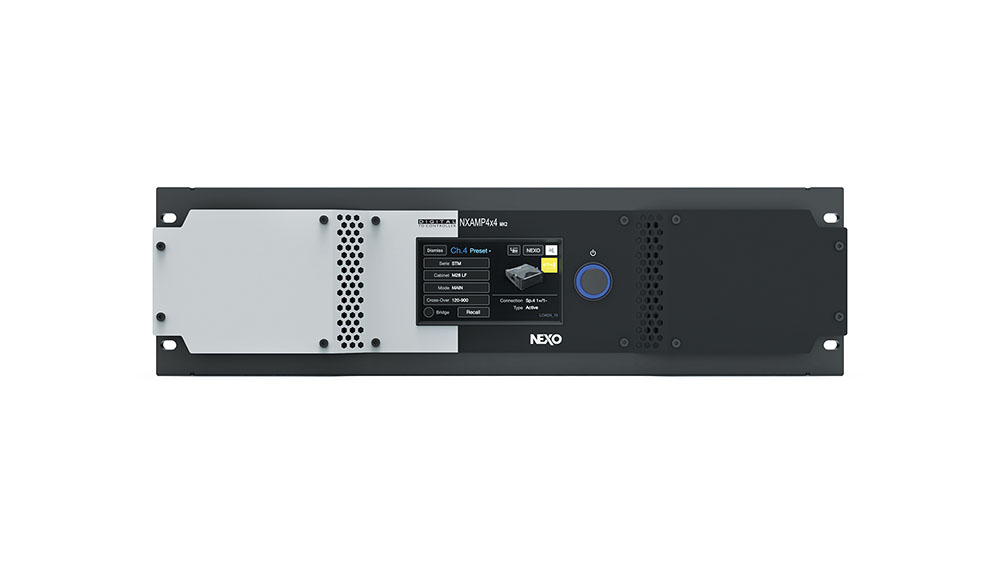

NXAMP4X4Mk2

Der NXAMP4X4Mk2 ist das Herz des NUAR-Racks – er kombiniert einen modernen Signalprozessor mit vier Class-D-Verstärkern nach höchstem Stand der Technik und stellt so ein System für eine flexible, leichte Lösung aus Verstärker und Prozessor dar, das mit Lautsprechersystemen von NEXO genutzt werden kann. Die Einrichtung ist einfach und geht schnell vonstatten, alle wichtigen Parameter sind leicht zugänglich auf einem großen Touchscreen an der Vorderseite angeordnet, und es gibt umfassende Einstellmöglichkeiten für die Steuerung und für Netzwerkverbindungen an der Rückseite.

Der NEXO Class-D-Verstärker NXAMP4X4Mk2 mit extrem niedriger Verzerrung kombiniert 32-Bit-/96kHz-Konverter mit 64-Bit-Signalverarbeitung, um in der Klangqualität deutliche Fortschritte zu erzielen.

MEHR

NETZWERKKARTEN

Die Racks NXAMPMk2s und NUARMk2 lassen sich vorkonfigurieren mit EtherSound-, Dante- oder AES-Karten für das digitale Audionetzwerk.

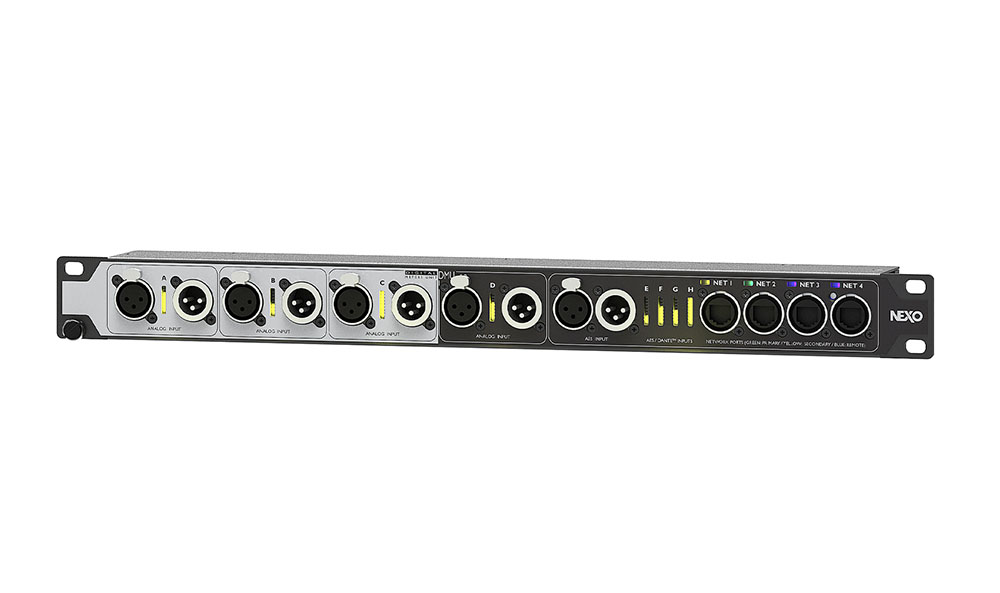

DMU – INTELLIGENTE EINGANGSZUORDNUNG UND PEGELMESSUNG

Die herkömmliche DMU-Einheit wurde neu gestaltet, um die Erweiterungskarte NXAEDT aufnehmen zu können. Anschlüsse an der Vorderseite erlauben den Anschluss von bis zu vier symmetrischen XLR-Analogeingängen mit Link, einem AES/EBU-Eingang (XLR) mit gepuffertem ausfallsicherem relais-geschaltetem Ausgang und vier flexiblen 1Gb-Netzwerkeingängen über etherCON-RJ45-Buchsen. Jeder Audio-Eingangspegel kann über LED-bestückte VU-Meter abgelesen werden, während die Netzwerkaktivitäten je nach Konfiguration der Netzwerk-Ports eine andere LED-Farbe verwenden (DanteTM Primary, DanteTM Secondary oder gesonderter Remote-Control-Port).

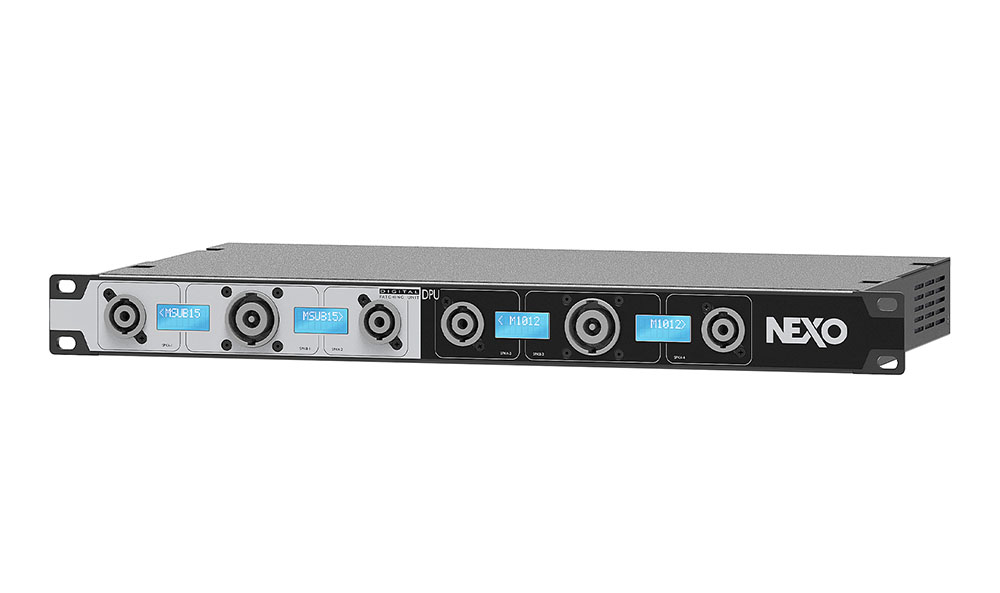

DPU – AUTOMATISIERTE AUSGANGSZUORDNUNG

Die DPU ist eine intelligente Ausgangs-Patchbay für Leistungsausgänge vom Verstärker, welche die Ausgänge vom NXAMPMk2 in jeder Kombination von SPK-4- oder SPK-8-Anschlüssen zuordnen kann. Es lassen sich drei verschiedene Routing-Modi vom Anwender auswählen: Automatic (die DPU entscheidet über das beste Routing zu den SPK-Anschlüssen), All-on-SPK8 (nützlich um die vier Kanalausgänge vom NXAMPMk2 jeweils einem Kabel zuzuweisen) und Pass-through (um die bestehende Verkabelung der NXAMPMk2-Ausgänge zu nutzen).

Sicherheit wird gewährleistet durch redundante Netzteile und doppelte Umschaltung. Wenn die DPU am NXAMPMk2 angeschlossen wird, prüft eine Routine zunächst, dass die Leistung vom richtigen Kanal des Verstärkers kommt. Falls die Kommunikation mit dem NXAMPMk2 abbricht, behält die DPU ihre Konfiguration so lange bei, bis der Kontakt wieder hergestellt wurde.

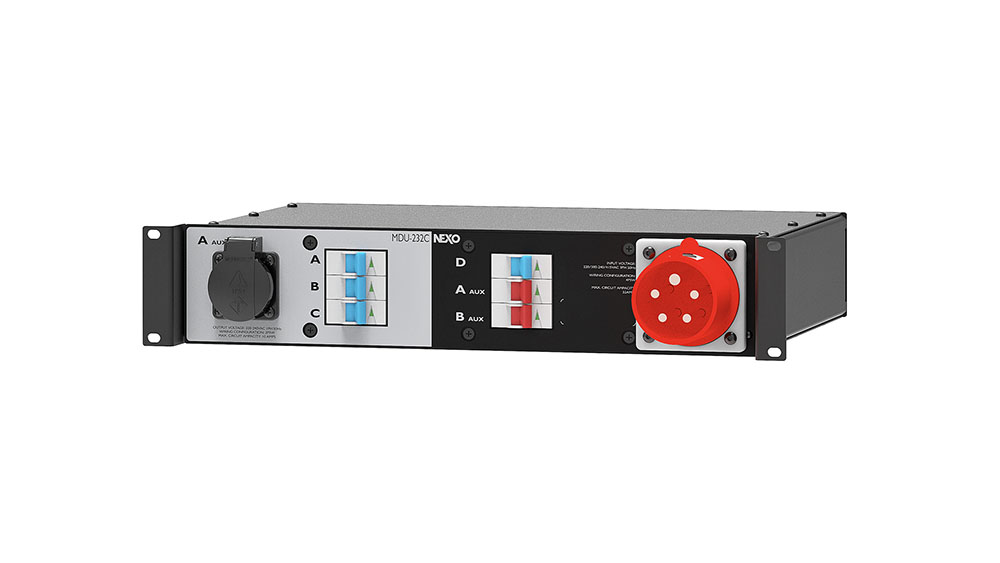

OPTIONALE EINHEITEN ZUR LEISTUNGSVERTEILUNG

Die MDU-232C ist eine optionale Einheit zur Leistungsverteilung für die Verwendung in Ländern mit Netzspannungen zwischen 220 und 240 V. 6 verschiedene Ausgangskreise werden mit 2 Ausgängen der 3 Phasen des 400-Volt-Netzeingangs verbunden. Das NUARMk2 kann mit dieser Leistungsverteilungseinheit in drei vorverkabelten Varianten (Gelb, Rot, Blau) bestellt werden, je nachdem, welche Phasen in Gebrauch sind. Eine gleichmäßige Verteilung der Farben des jeweiligen NUARMk2 am Netz erlaubt eine ausgewogene Nutzung der insgesamt drei Phasen.

LEISTUNG: ABBILDUNG 1

12 x M28 (2 x 6 hängend) / 6 x MSUB18 (3 pro Seite) 2 x NUARMk2.

LEISTUNG: ABBILDUNG 2

16 x M28 (2 x 8 hängend) / 12 x MSUB18 (6 pro Seite) 2 x NUARMk2.

LEISTUNG: ABBILDUNG 3

24 x M28 (2 x 12 hängend) / 12 x MSUB18 (6 pro Seite) 3 x NUARMk2.

SYSTEMMANAGEMENT NEMO

Die Systemmanagement-Software NeMo, erhältlich für Windows, macOS und iOS, ermöglicht dem Anwender, eines oder mehrere NEXO-Geräte (NXAMPMk2 Powered TD Controller, DTD Digital TD Controller und, schon sehr bald, nanoNXAMP4/4D) von einem Tablet oder Smartphone aus über ein WLAN-Netzwerk zu steuern, und von einem Desktop-Computer aus über ein kabelgebundenes oder WLAN-Netzwerk. Die Verwaltung und Positionierung von Geräten, die Überwachung ihrer Parameter (Pegel usw.) und die Einstellung neuer Werte (Presets, Lautstärken, Delay, EQ usw.) wurde über eine attraktive und intuitive Anwenderschnittstelle ermöglicht. NEXO NeMo enthält außerdem eine leistungsfähige Engine für Protokollierung und Systemwarnungen.

DOKUMENTATION & DOWNLOAD

Hier erhalten Sie Kataloge, Datenblätter und Bedienungsanleitungen.
