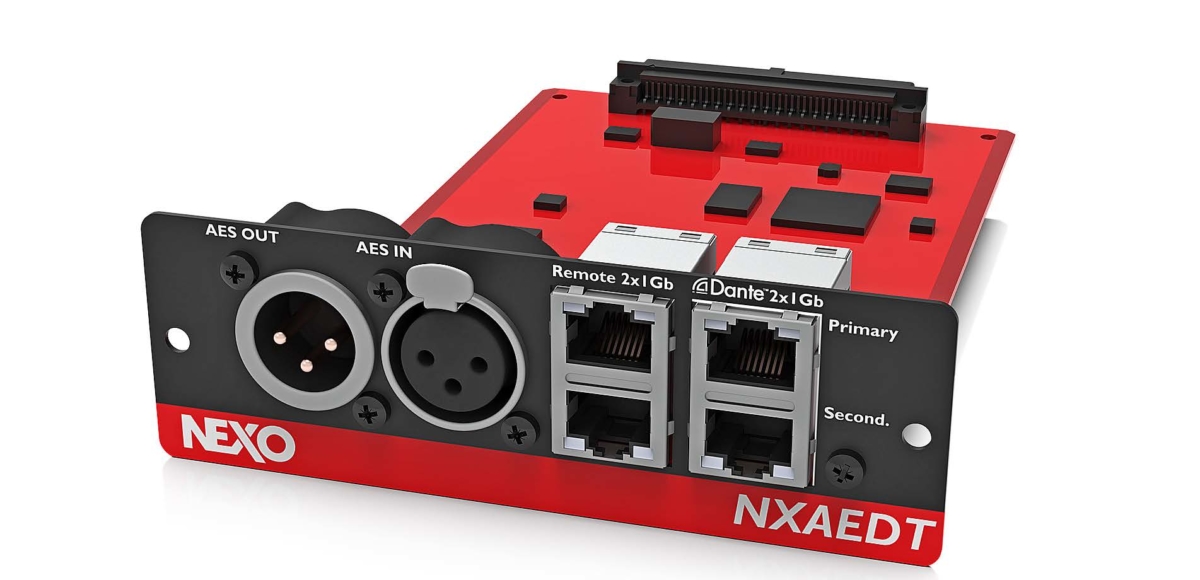

NXAEDT
Erweiterungskarte mit digitalen Eingängen für NXAMPmk2
Nicht kompatibel mit der ersten Generation von NXAMPmk1
Key Features
- Fügt den NXAMPmk2-Leistungscontrollern AES/EBU- und DanteTM-Eingänge hinzu
- 4 Kanäle mit DanteTM-Eingängen mit Switched/Redundant-Modus und Digital-Audio-Unterstützung von 44,1 kHz bis 96 kHz
- 2 Kanäle mit AES/EBU-Eingängen mit gepufferten Ausgängen und Digital-Audio-Unterstützung von 44,1 kHz bis 96 kHz
- Äußerst flexibler Gigabit-Switch mit 4 Ports und vier verschiedenen Konfigurationsmodi
- Fernsteuerbare Ports, konfigurierbar als separate Netzwerke oder über das DanteTM-Netzwerk
Specifications
| EINGANGSFORMAT VON DIGITAL AUDIO 1 | |
| Art des Digital-Audio-Formats | DanteTM-Netzwerke |
| Medientyp | Standard-TCP/IP über Ethernet-Netzwerk mit mindestens 100 MB bzw. 1 GB (empfohlen) |
| Kanalanzahl | 4 Kanäle von bis zu vier verschiedenen DanteTM-Geräten |
| Auflösung | 24 bits |
| Sample Rate | 44.1, 48, 88.2 oder 96 kHz |
| Latenz | 0,25 ms bis 5,0 ms (typisch 1 ms) |
| EINGANGSFORMAT VON DIGITAL AUDIO 2 | |
| Art des Digital-Audio-Formats | AES/EBU |
| Medientyp | 110 Ohm 3-adrige Twisted-Pair-Kabel mit XLR-Anschluss |
| Kanalanzahl | 2 |
| Auflösung | 24 bits |
| Sample-Rate | 44.1, 48, 88.2 oder 96 kHz |
| Latenz | <0.07 ms |
| FERNBEDIENUNGSFORMAT | |
| Netzwerkformat | Standard-TCP/IP |
| Geräteadressierung | Automatisch, basierend auf IP-Adresse mit Zeroconf |
| FUNKTIONEN AN DER VORDERSEITE | |
| Eingangs-/Link-Anschlüsse für Digital Audio 1 | 4 x abgeschirmte RJ45-Anschlüsse für 1 GB |
| Eingangs-/Link-Anschlüsse für Digital Audio 2 | 1 x XLR-F und 1 x XLR-M gepufferte Ausgänge mit Ausfallsicherungsrelais |
| LEDs an den Netzwerk-Ports | Link/Aktivität (grün) und Gigabit (orangefarben) |
| ALLGEMEINE TECHNISCHE DATEN | |
| Höhe x Breite x Tiefe (netto) | 40mm x 120mm x 170mm |
| Höhe x Breite x Tiefe (gesamt) | 56mm x 166mm x 225mm |
| Gewicht (netto) | 160 g |
| Gewicht (gesamt) | 300 g |
| Betriebstemperaturbereich | 0° C - 40 °C |
| Lagerungstemperaturbereich | -20° C - 60° C |
| SYSTEMBETRIEB | |
| Kompatibler Host | NXAMPmk2 TD-Leistungscontroller |
