GEOS1230-EN54
Version der GEOS1230, für Sprachalarmierungssysteme nach EN 54-24 zertifiziert. Bei der kompakten 2-Wege-Box GEOS1230-EN54 handelt es sich um ein skalierbares Lautsprechermodul mit außerordentlichen Leistungen in den Tiefen und Mitten (103dB SPL Kennschalldruck -1W @1m) über einen Einzel-12“-Lautsprecher und NEXOs Eigenentwicklung DPD („Directivity Phase Device“). Als schmal abstrahlendes Gerät im Einzel-Signalquellenmodus (Q=30°) erlaubt das beispiellose HRWTM (Hyperboloid Reflective Wavesource) gekoppelten S1210/1230-Modulen, kohärente Wellenfronten auszugeben, woraus sich eine präzise Steuerung der Richtwirkung bei vertikalen oder horizontalen Arrays ergibt. In der nicht koppelnden Ebene weisen S12-Arrays die angestammte „Tight-Pack“-Patternkontrolle auf, also eine Richtwirkung, die sehr akkurat umrissen ist.
Key Features
- Version der GEOS1230, für Sprachalarmierungssysteme nach EN 54-24 zertifiziert.
- Kohärente Wellenausbreitung dank GEOs HRWTM ("Hyperboloid Reflective Wavesource")
- Ausgang mit konstantem Schnellenprofil aus 28,5°-Wellenfront-Krümmung
- Internes Riggingsystem mit Winkeln von 22,5 bis 30°
- NS-1-konfigurierbar, EtherSound™ (Netzwerk)
Specifications
Übertragungsbereich [a] | 53Hz – 19kHz ±3dB |
Nutzbarer Bereich @-6dB [a] | 50Hz – 20kHz |
Kennschalldruck | 103dB SPL nominal |
SPL @ 1m (Peak) [b] | 131 bis 133dB Peak (für Amps mit 500 bis 900 W RMS) |
Streuung (Dispersion) [c] | Koppelnde Ebene : 28,5° Nicht koppelnde Ebene: Einstellbar 80° / 120° |
Übergangsfrequenz | LF- HF: 1,1kHz passiv oder aktiv (intern einstellbar) |
Nennimpedanz | 16Ω |
Empfohlene Verstärkung | |
3x GEO S1230 parallel | HF: 875 bis 1550W an 4Ω, LF: 1750 bis 3100W an 4Ω |
4x GEO S1230 parallel | HF: 1000 bis 1800W an 4Ω, LF: 2000 bis 3600W an 4Ω |
6x GEO S1230 parallel | HF: 1650 bis 3000W an 2Ω, LF: 3300 bis 6000W an 2Ω |
Features
Lautsprecher- Elemente | HF: 1x 16Ω-Treiber mit 3''-Schwingspule und 1,4''-Hals auf einem 30° HRW ("Hyperboloid Reflective Wavesource")
LF: 1 x 12”- (30cm) Langhub-Neodymtriber 16Ω |
Höhe x Breite x Tiefe | 344 x 674 x 400 mm (13 1/2” x 26 1/2” x 14 7/8”) ohne Zubehör
Rigging-Achse-zu-Achse-Höhe: 345mm (13 1/2”) |
Form | 30° Trapezoid |
Nettogewicht | 26.8kg (59.1lbs) ohne Zubehör |

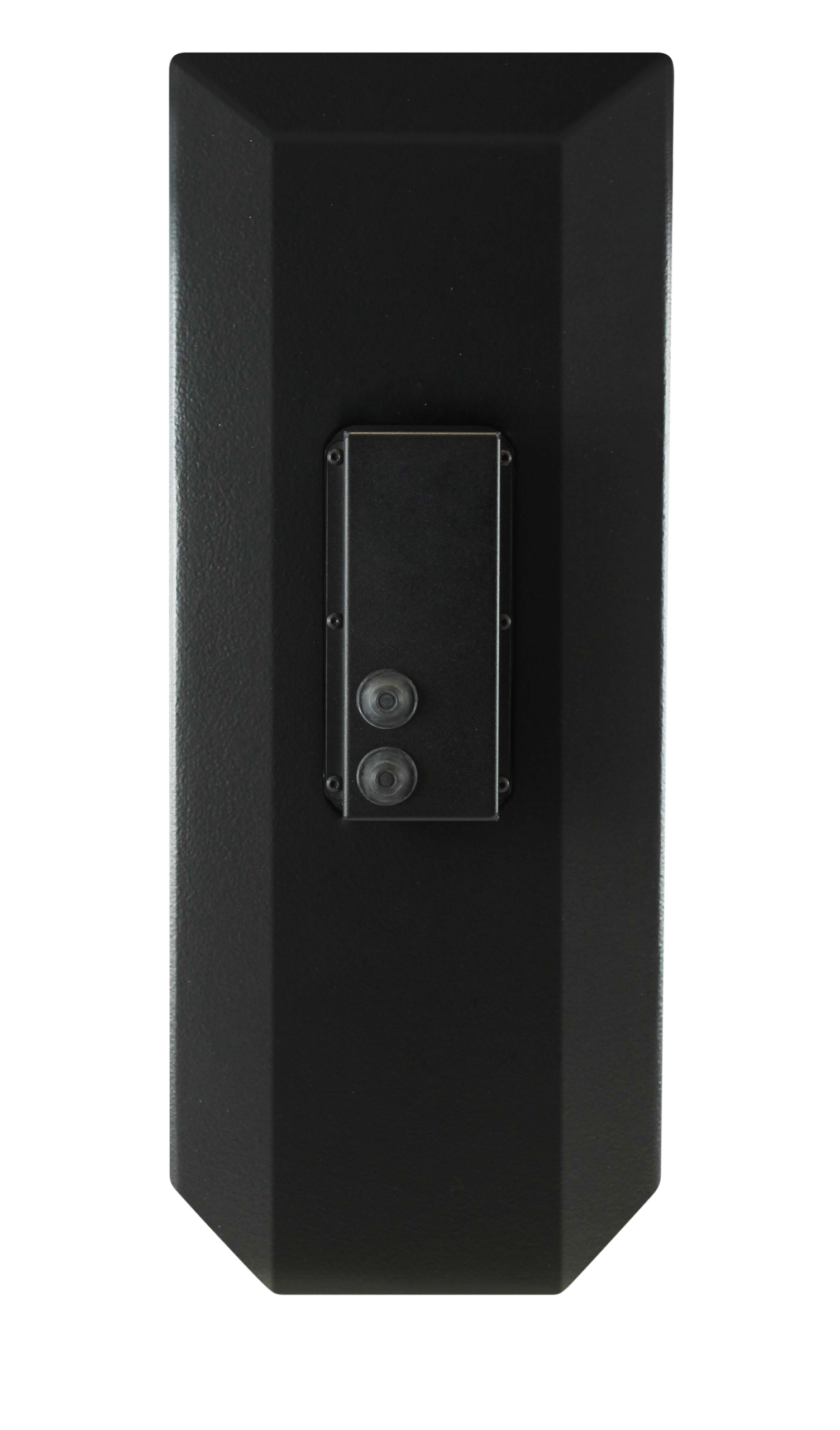

Anschlüsse | 2x NL4MP-SPEAKON-4-Pol ("In" & "Through"/Durchgeschliffen) |
Gehäusematerial | Birkensperrholz mit schwarzem Strukturlack |
Vorderseite | Dunkelgraues Formmetallgitter |
Riggingpunkte | Zwei Bleche für die Verbindung mit externem Zubehör.
Boxenausrichtungen zueinander: = (16°) - 22,5° - 30° |
