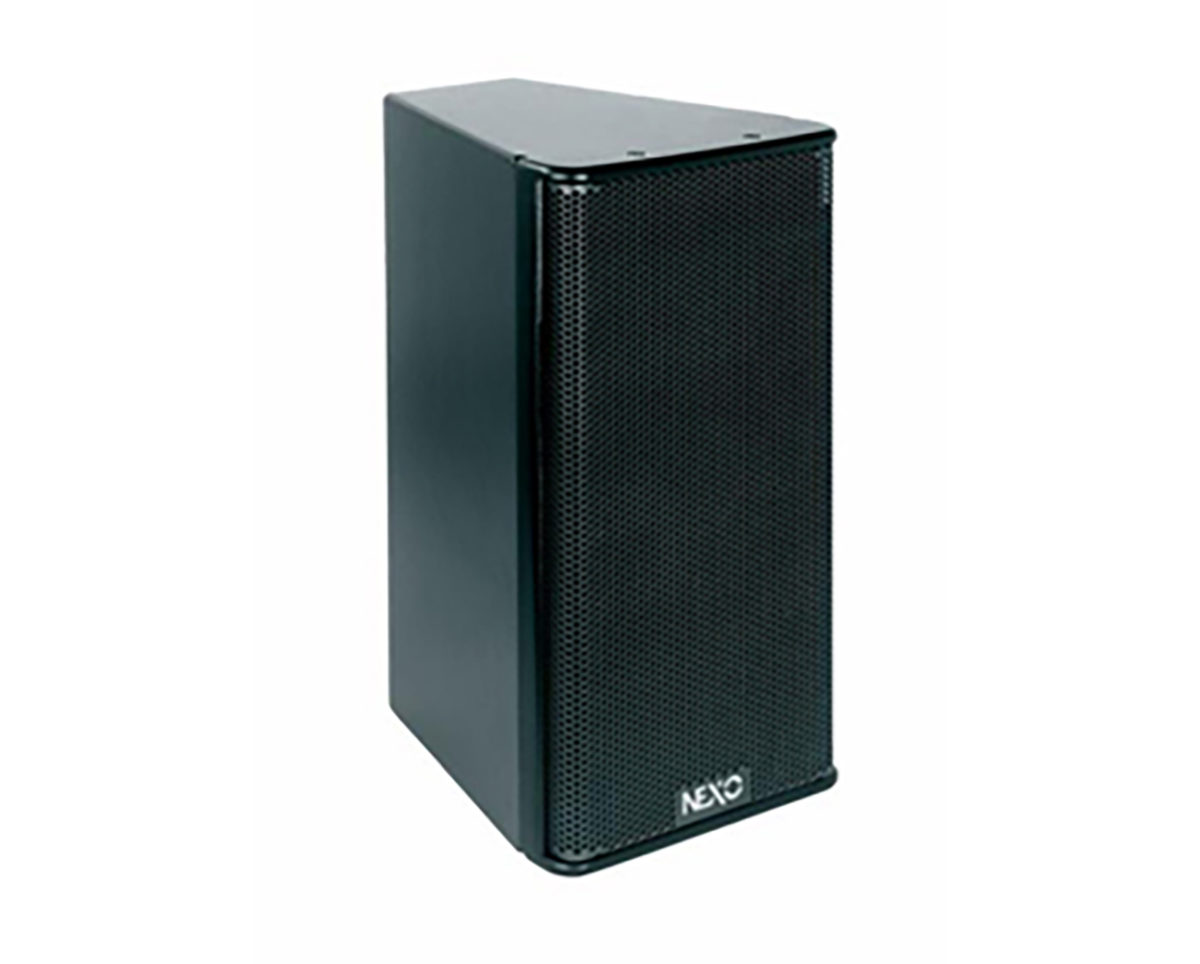

GEO S1230-ST
Diseñado para estadios, el GEO S1230-ST, compacto y de 2 vías, es la versión de alta potencia de salida y tiro largo (long throw) de la caja estándar GEO S1230. Con un dispositivo de Q direccional muy estrecho (30°) en modo de única fuente, la exclusiva Fuente de Onda Reflectante Hiperboloide (Hyperbolic Reflective Wavesource o HRW TM) del S1230-ST permite que varios S1230-ST radien frentes de onda coherentes, logrando un preciso control del patrón de directividad en arrays verticales u horizontales. El control de patrón direccional del GEO S1230-ST de medios/agudos depende del array, que puede diseñarse en el software de predicción NS-1, y configurarse de acuerdo a la geometría específica de la sala. La cobertura de medios/agudos en el plano no-acoplado puede configurarse a 80° o 120°. El módulo S1230-ST logra una excepcional potencia acústica en medios-bajos (105dB SPL de sensibilidad nominal a 1W/1m) saliendo de un único altavoz de 12” con un Dispositivo de Directividad/Fase (Directivity Phase Device o DPD) de NEXO.
Características Principales
- Alta presión sonora (SPL) para aplicaciones de tiro largo
- Inteligibilidad de palabra mejorada
- Propagación coherente de onda mediante el Advanced GEO Hyperbolic Wavesource de NEXO
- Salida con perfil avanzado de velocidad constante con curvatura de frente de onda de 28,5°
- Configurable en NS-1, EtherSoundTM (Red)
Especificaciones
| Respuesta en frecuencia [a] | 53Hz – 19kHz ±3dB |
| Banda eficaz @-6dB [a] | 50Hz – 20kHz |
| Sensibilidad 1W @ 1m [b] | 105dB SPL nominal |
| SPL de pico @ 1m [b] | De 133 a 135 dB de pico (amplificador entre 500 y 900W RMS) |
| Dispersión [c] | Plano acoplado: 28,5° Plano no-acoplado: Configurable 80° / 120° |
| Frecuencias de cruce | LF-HF: 1.1 kHz Pasivo o Activo (configurable internamente) |
| Impedancia nominal | HF: 16Ω; LF: 16Ω |
| Amplificación recomendada | |
| 3x GEO S1230 en paralelo | HF: 875 a 1550 vatios a 4Ω LF: 1750 a 3100 vatios a 4Ω |
| 4x GEO S1230 en paralelo | HF: 1000 a 1800 vatios a 4Ω LF: 2000 a 3600 vatios a 4Ω |
| 6x GEO S1230 en paralelo | HF: 1650 a 3000 vatios a 4Ω LF: 3300 a 6000 vatios a 4Ω |
Características
| Componentes | HF: 1 x motor de bobina de 3”, garganta de 1,4” y 16 Ohmios con fuente de onda reflectante hiperboloide de 30° |
| LF: 1 x altavoz de cono de 12” (30cm) de alta excursión, imán de neodimio y 16 Ohmios | |
| Altura x Anchura x Profundidad | 344 x 675 x 400 mm (13 1/2” x 26 1/2” x 15 1/2”) excluyendo accesorios |
| Altura de eje a eje de colgado: 345mm (131/2”) | |
| Shape | Trapezoidal de 30° |
| Weight net | 26,8 kg (59,1 lbs) excluyendo accesorios |
| Conectores | 2 x NL4MP SPEAKON 4 pines (entrada y puenteo) |
| Construcción | Madera multi-capa báltica acabada en capa negra estructurada |
| Acabado Frontal | Rejilla metálica negro oscuro |
| Puntos de colgado | Dos placas a las que se fijan accesorios externos |
| Ajustes de ángulo entre cajas = (16°) - 22.5° - 30° |
